دیودهای MELF

در طراحی مدارهای الکترونیکی، انتخاب نوع مناسب قطعات، به‌ویژه از نظر نوع بسته‌بندی، اهمیت زیادی دارد. یکی از بسته‌بندی‌های رایج برای دیودها، MELF (مخفف Metal Electrode Leadless Face) است. این نوع بسته‌بندی معمولاً در دیودهای SMD (Surface Mount Device) دیده می‌شود و با وجود برخی چالش‌ها در لحیم‌کاری، به دلیل پایداری و عملکرد مناسب در شرایط خاص، بسیار پرکاربرد است.

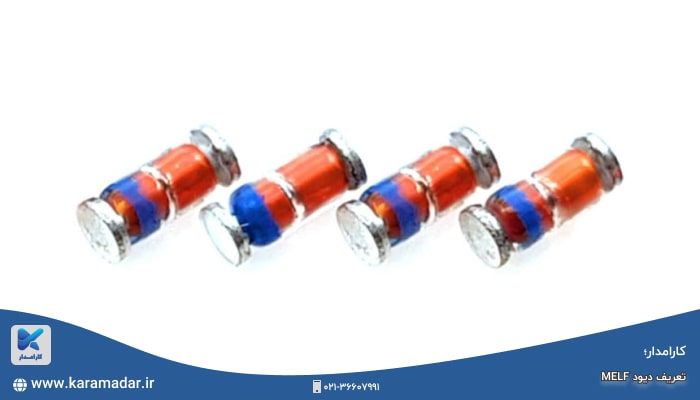

دیود MELF چیست؟

دیود MELF نوعی دیود نیمه‌ رسانا است که در بسته‌ بندی استوانه‌ای شکل بدون پایه بیرون‌زده عرضه می‌شود. این بسته‌ بندی مخصوص قطعات نصب سطحی است و ظاهری شبیه به یک استوانه فلزی دارد که در دو طرف آن الکترودهایی برای لحیم‌کاری سطحی قرار دارند و در گروه قطعات SMD (نصب سطحی) قرار می‌گیرند. MELF برخلاف قطعات SMD مستطیلی مثل 0805 یا DO-214، ظاهری استوانه‌ای دارد و از دو طرف آن برای اتصال به برد استفاده می‌شود.

در دوره تعمیر برد لوازم خانگی، معمولاً MELF را در بخش‌های حساس یا قسمت‌های مرتبط با ولتاژ و جریان می‌بینیم، جایی که عملکرد دقیق و دوام بالا مورد نیاز است.

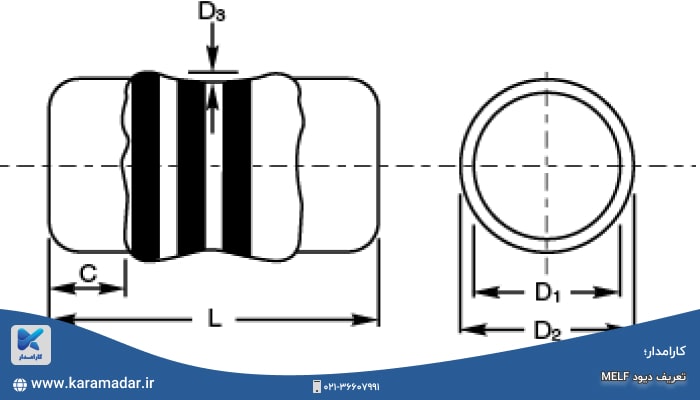

ساختار فیزیکی دیود MELF

• به صورت استوانه‌ای کوچک ساخته می‌شود.
• بدنه معمولاً از سرامیک یا مواد مقاوم حرارتی ساخته شده است.
• دارای دو ناحیه فلزی در دو انتهای استوانه است که برای اتصال به برد PCB استفاده می‌شود.
• معمولاً از لحاظ فنی معادل دیودهای شاتکی، زنر، یا یک‌سوساز در قالب‌های دیگر هستند، ولی در فرم MELF عرضه می‌شوند.

مزایای دیود MELF در بردهای الکترونیکی

• پایداری بالا در دما و شرایط محیطی سخت
• مقاومت مکانیکی عالی در برابر لرزش، شوک و فشار
• ظرفیت حرارتی بالا، مناسب برای توان‌های بیشتر از SMD معمولی
• عملکرد دقیق در کاربردهای حساس مانند منابع تغذیه یا مدارات حفاظتی
• عمر طولانی در مقایسه با برخی دیودهای سطحی دیگر

چالش‌ها و معایب MELF

با وجود مزایای زیاد، نصب دیود MELF نیز چالش‌هایی دارد:

• لحیم‌کاری دشوارتر نسبت به قطعات تخت
• احتمال سر خوردن روی PCB به دلیل شکل استوانه‌ای
• نیاز به تجهیزات دقیق برای لحیم‌کاری ماشینی

در آموزش‌های ما بارها تأکید شده است که در هنگام تعمیر یا مونتاژ برد، استفاده از پنس مناسب و خمیر فلکس می‌تواند کار با MELF را بسیار آسان‌تر کند.

انواع دیودهای MELF

• دیود یک‌سوساز MELF
• دیود زنر MELF
• دیود شاتکی MELF
• دیود محافظ ولتاژ MELF

هرکدام از این انواع می‌توانند در بخش‌های مختلف برد لوازم خانگی، بسته به نیاز طراحی، استفاده شوند.

کاربردهای رایج دیودهای MELF

• تجهیزات پزشکی با نیاز به دقت بالا
• صنایع هوافضا و نظامی
• سیستم‌های مخابراتی
• بردهای صنعتی مقاوم در برابر حرارت و لرزش
• دستگاه‌های اندازه‌گیری دقیق

اگر در حال یادگیری آموزش برد لوازم خانگی هستید، شناخت دیود MELF به شما کمک می‌کند تا تحلیل بهتر و تعمیرات دقیق‌تری انجام دهید.

تفاوت دیود MELF با دیودهای SMD معمولی (مثل DO-214)

نتیجه‌گیری

دیودهای MELF یکی از قطعات خاص و حرفه‌ای در دنیای الکترونیک هستند. هرچند در نصب آن‌ها باید دقت بیشتری به خرج داد، اما در مقابل، پایداری بالا، مقاومت حرارتی و دقت عملکرد، MELF را به گزینه‌ای مناسب برای بردهای حساس لوازم خانگی تبدیل کرده است.

اگر به تعمیر برد لوازم خانگی علاقه دارید یا می‌خواهید به یک تکنسین حرفه‌ای تبدیل شوید، شناخت قطعاتی مثل دیود MELF بخشی ضروری از مسیر یادگیری شماست.
